Опыт Китая по внедрению энергоэффективных технологий обезвоживания муниципальных и промышленных стоков

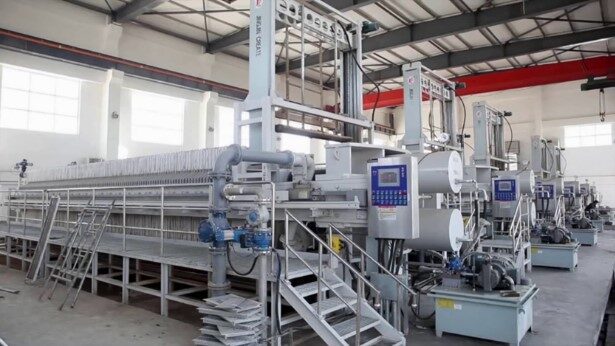

cropped-16

АО RIDTEC — официальный дилер и полномочный представитель JingJin Environmental Protection Equipment Co., крупнейшего в мире производителя фильтр-прессов и иного оборудования для обезвоживания различных стоков и охраны окружающей среды. Фильтры JingJin работают на десятках тысяч предприятий. Продукция экспортируется в 180 стран и регионов, таких как Европейский Союз, США, Россия, Япония, Бразилия, Южная Африка и Австралия.

Очистка сточных вод в городе – это круглосуточная и ежедневная борьба за то, чтобы наши отходы можно было вернуть природе в безопасном состоянии.

Городские канализационные системы призваны обеспечить экологическую и санитарно-эпидемиологическую безопасность населения.

Тем не менее, в течение многих лет доминирующей проблемой, оказывающей наиболее негативное воздействие на окружающую среду, является проблема переработки и утилизации осадков.

В настоящее время практически для всех Водоканалов ситуация стала критической: на иловых площадках накопилось огромное количество осадка. Дальнейшее их использование теперь почти невозможно.

Воздействие иловых площадок на окружающую среду приняло угрожающий характер. Они создают высокую степень загрязнения атмосферы и грунтовых вод в результате эмиссии целого ряда химических и биологических элементов, содержащихся в осадке.

Осадок должен быть удален, переработан и безопасно утилизирован, а освобожденная территория рекультивирована под жилищное строительство или другое рациональное использование.

В начале 21 века в Китае была принята широкомасштабная правительственная программа, направленная на достижение полной переработки городских стоков и устранению их вредного влияния. К ее реализации были привлечены многие китайские промышленные компании.

Проектировщики начали масштабно применять технологическое решение, позволившее осуществлять МЕХАНИЧЕСКОЕ (а значит, наиболее дешевое) обезвоживание канализационных стоков и стоков водоподготовки до влажности 50-60%. Причем стало возможным обезвоживание как образующегося илового осадка, так и осадков накопленных.

Именно применение современных камерно-мембранных фильтр-прессов обеспечило эффективную переработку и безопасную утилизацию осадков городских сточных вод с поэтапной рекультивацией существующих иловых площадок и рациональным использованием возвращённых территорий.

Компания JingJin принимала участие в реконструкции и строительстве 70% КОС Китая.

Остаточная влажность осадка после фильтров JingJin – 48-60%, типичная – 55%.

26 000 000 жителей. Шанхай

До 1970-х годов в Шанхае не было современных сооружений для очистки сточных вод. К 1990 году обрабатывалось только 24 процента городских стоков.

Согласно правительственным отчетам, большая часть сточных вод сбрасывалась на поля фильтрации или непосредственно в реки. Это была катастрофа. Основные источники воды Шанхая – ручей Сучжоу и река Хуанпу, были серьезно загрязнены. Места водозабора приходилось несколько раз переносить, чтобы обеспечить город питьевой водой.

В течение последних 20 лет власти усиленно работали над очисткой воды и сточных вод. По данным Управления водного хозяйства Шанхая, к концу 2011 года в Шанхае было построено 53 очистных сооружения для очистки 83 процентов из 6,3 миллиона кубических метров сточных вод, которые город производит каждый день.

Рис.1а  Фото презентации проекта
Рис.2а Кек влажностью 48-52%



Рис.2б Фильтр-прессы JingJin, КОС Шанхай
  Рис.3 Фильтрат



С 2010 года система глубокого обезвоживания избыточного активного ила компании JingJin была успешно применена для обработки осадка на городских очистных сооружениях

в Пекине (22 млн. жителей), Шанхае (26,3 млн. жителей),

Сямыне (4 млн. жителей), Фошане (7,6 млн. жителей),

Чанчжоу (3,6 млн. жителей), Уси (4,7 млн. жителей),

Дацине (3 млн. жителей), Хуэйчжоу (5 млн. жителей),

Иньчуане (2 млн. жителей), Ханчжоу (8,7 млн. жителей),

Ухане (10,2 млн. жителей) и др.

Достигнуты отличные эксплуатационные результаты.

10 000 000 жителей. Нанкин

Рис.4 Фото презентации проекта

Анаэробное сбраживание осадка муниципальных стоков применяется в Китае не очень широко. На большинстве проектов осадок – это ИАИ после аэрации в смеси с СКО.

Были установлены 5 камерно-мембранных фильтр-пресса, выдававшие осадок влажностью 48-50%.

Рис.4 Фильтр-прессы JJ на КОС Нанкин
Рис.5а Кек влажностью 50%



Рис. 5б     Кек
Рис.5в  Кек



Пекин. Станция обезвоживания осадка

Рис.6 Станция дозирования флокулянта
Рис.7 Гравитационный стол



На этой районной станции мехобезвоживания КОС Пекина применены наиболее типичные технологические решения: поток ИАИ после обработки современным флокулянтом, поступает на ленточные сгустители (гравитационные столы), где уплотняется до 92-95% влажности, после чего подается на фильтр-прессы.

Рис.8 Фильтр-прессы JJ на КОС Пекин
Рис.9 Фильтрат



Рис.10 Кек, влажность 50-55%

22 000 000 жителей. Пекин, КОС Сяохуньмень

Метантенки также не применяются. На обезвоживание подается смесь ИАИ с СКО. Остаточная влажность осадка после фильтр-прессов 55%.

Рис.11 Станция аэрации
Рис.12 Фильтр-прессы JJ на КОС Сяохуньмень



Рис.13 Кек влажностью 55%

КОС Хуайджоу

Рис.14 Станция дозирования флокулянта
Рис.15 Фильтр-прессы JJ на КОС Хуайджоу



Рис.16 Кек влажностью 50-55%
Рис. 17 Отгрузка кека



Рекультивация иловых карт, Ухань

Рис. 18 Подъем иловых отложений
Рис.19 Фильтр-прессы JJ



Рис.20  Фильтрат
Рис.21 Кек, влажность 50%



Обезвоживание стоков промывки скорых фильтров водоподготовки

Отдельная и очень важная тема – обезвоживание стоков водоподготовки, в частности промывных вод скорых фильтров водоподготовки. Особенно злободневна эта проблема там, где цветность вод высокая.

Осадок стоков водоподготовки сложный, гелеобразный, но при должном обращении обезвоживается достаточно прилично, до 45% остаточной влажности. Современные флокулянты для питьевой воды позволяют возвращать фильтрат на водозабор.

Рис.26. Фильтры водоподготовки
Рис.27 Фильтр-прессы JJ на проекте



Рис.28. Кек влажностью 45%

Фильтр-прессы JJ с успехом применяются и на обезвоживании промышленных стоков.

Преимущества современных камерно-мембранных фильтр-прессов

Осадок 50-60% остаточной влажности:

– не загрязняет грунтовые воды, не размывается дождями. Т.е. осадок такой влажности можно эффективно утилизировать без ущерба для окружающей среды;

– не смерзается, его можно транспортировать в холодное время года. Просто утилизировать в условиях вечной мерзлоты;

– по теплотворной способности близок к торфу, т.е. он горит, особенно в смеси с угольной крошкой;

– и главное: при одинаковом СВ осадка влажностью 50% получается в два раза меньше, чем осадка влажностью 75%.

Обезвоживание осадков на фильтр-прессах является самым дешевым и эффективным по сравнению с любыми другими способами механического обезвоживания.

Фильтр-пресс потребляет минимум электроэнергии.

Фильтр-пресс не чувствителен к постоянству потока суспензии.

Фильтрат прозрачный, визуально чистый, практически не содержит механических примесей.

Фильтр-пресс надежен, прост в обслуживании и не требует дорогостоящих профилактических работ.

Гарантия на фильтры JingJin – 2 года.

Новые критерии отбора оборудования

Текущие тенденции при выборе технологий в муниципальных секторах отечественной экономики – высокая эффективность при непременной минимальной стоимости владения оборудованием. Следует понимать, что при выборе технологического решения предпочтение будет отдаваться оборудованию, не оказывающему давления на тарифы для потребителей.



Низкотемпературная сушка закрытого типа

Рис.44а Низкотемпературная сушка JingJin

Закрытая низкотемпературная фильтровальная сушка осадка компании Jingjin использует принцип низкотемпературного испарения и конденсации. Кек транспортируется сетчатой лентой из нержавеющей стали, влага удаляется с помощью конвекционного горячего воздуха.

Энергоноситель — низкотемпературный пар или горячая вода.

Удаляемый из сушильной камеры влажный горячий воздух нагревает низкотемпературный сухой воздух, который возвращается в сушильную камеру для удаления скрытой теплоты конденсации влаги. Тепловая энергия практически полностью перерабатывается.

Коэффициент сушки намного лучше принятых стандартов — 1:4,2.

При использовании сушки не требуется дезодорировать выбросы, система очистки конденсата обеспечивает высокую чистоту стока.

Рис.44б,в Низкотемпературная сушка JingJin

Низкие эксплуатационные расходы, модульная конструкция и высокая технологичность.

Допустимая влажность осадка на входе до 83 %. Остаточная влажность кека регулируется в пределах от 5 до 40 %.

Вес осадка может быть снижен на 80 %.

Рабочий цикл является полностью закрытым с рекуперацией тепла, без выделения запахов и пыли. Температура сушки 40–78 °C, что определяет высокую безопасность процесса.

Оборудование изготовлено из высокопрочных долговечных антикоррозийных материалов.

Требования к строительству сушильного цеха простые, динамическая нагрузка —  1,4 т на 1 кв. м.

Процесс сушки занимает 60–120 минут до достижения эффективной пастеризации, гибнет более 90 % патогенной флоры.

Расход электроэнергии — 1 кВт на 2,5–5 кг испаренной влаги.

Расход пара — не более 1,2 т на 1 т испаренной влаги.

Лабораторные испытания фильтруемости осадка

Рис. 45 Проверка флокулянта
Рис.46 Фильтровальная ячейка
Рис.47 Фильтрат



Рис.48 Кек
Рис.49 Подбор салфетки



Рис.50 Определение остаточной влажности кека
Рис.51 Лабораторный камерно-мембранный фильтр-пресс





АО Ридтек

 www.ridtec.su

Руководитель проектов Владимир Шибанов

svm@ridtec.su

+7 916 633 1844
