Садыков Василий Халимович, исполнительный директор ООО «ПГМК», кандидат технических наук, заместитель председателя Регионального совета общественной организации «Союз машиностроителей России», член-корреспондент Российской академии естественных наук
Высокопроизводительный грунтовый насос типа 2 Гр МШ ПГМК VASTUS 13000/85: основные характеристики и преимущества модели (VASTUS — «мощный» лат.)
Большинство добывающих и перерабатывающих комбинатов в последние годы значительно нарастили объёмы производства продукции, давно перешли за пределы проектной мощности и столкнулись с тем, что большая часть оборудования, в том числе и насосное, морально и физически устарела и не справляется с объёмами. Институты, которые когда-либо занимались разработкой такой техники, давно закрыты или перепрофилировались. И предприятия вынуждены были обратиться к закупке импортного оборудования. Сейчас на производственных площадках большую часть отечественной техники заменили насосы известных фирм Wier Minerals (Warman), Metso Minerals.
Рассказываем, есть ли достойная альтернатива такому подходу.
Вместо проектных институтов — неравнодушные люди
Однако не все сложили руки, надеясь на поставки дорогостоящего иностранного оборудования. Ярким примером является работа, которую на комбинате АО «ССГПО» вели специалисты хвостового хозяйства. Пытливый ум механика участка Шорникова А. Н. при полной поддержке начальника участка Мачихина А. Н. позволил в течение длительного времени заниматься модернизацией насосного хозяйства. Этому процессу способствовало и наличие собственного литейного производства на комбинате. Шаг за шагом коллектив творческих людей создавал прообраз будущего мощнейшего насоса в постсоветской истории.
АО «Соколовско-Сарбайское ГПО»

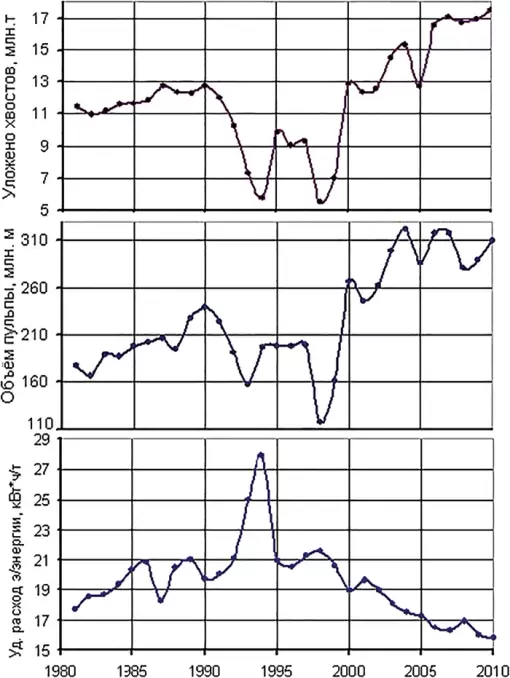

О том, каких результатов достиг участок хвостового хозяйства за этот период, показывают графики справа.
При значительном увеличении объемов перекачиваемых хвостов и увеличении высоты дамбы существенно сократились энергозатраты на 1 м3 хвостов. Но при этом вместо четырех пульпонасосных, заложенных в проект развития хвостохранилищ, работают только две станции. Естественно, полностью отсутствовали затраты на строительную часть, оборудование и прокладку инженерных коммуникаций, а также обслуживающий персонал.
Трудно посчитать экономический эффект от внедрения модернизированных насосов на комбинате, но то, что он колоссален, сомневаться не приходиться.
Как появился новый мощный насос
В свое время данной проблемой занялось и ООО «ПГМК». Мы в течение десяти лет пробовали создать новый насос, взяв за основу отечественную модель насоса 2ГрТ 8000/71. Этот путь мы смогли пройти вместе с уже бывшим работником АО «ССГПО» Анатолием Шорниковым. И совместными стараниями и усилиями создали насос, который по своим техническим характеристикам не уступает импортным аналогам.
Первые шаги по выпуску данного вида техники мы начали в 2010 году. В основу агрегата лег конструктив типовых моделей 2ГрТ 8000/71. Мы сохранили базовые характеристики наиболее распространенного насоса: привязку к фундаменту, привязку к подающим трубопроводам и трубопроводам нагнетания, — это позволило исключить дорогостоящие строительно-монтажные работы. Реализованные технические решения защищены патентом РФ на ПМ № 106679. На насос получен сертификат соответствия.
Флагманский продукт, представленный ООО «ПГМК» на выставке Mining World Russia 2020, — это крупногабаритный насос 2Гр МШ ПГМК VASTUS 13000/85. Модель, над которой упорно трудились разработчики, по основным техническим характеристикам (производительность и напор) опередила своих иностранных собратьев.
На вид стандартный, по работе — гораздо более мощный

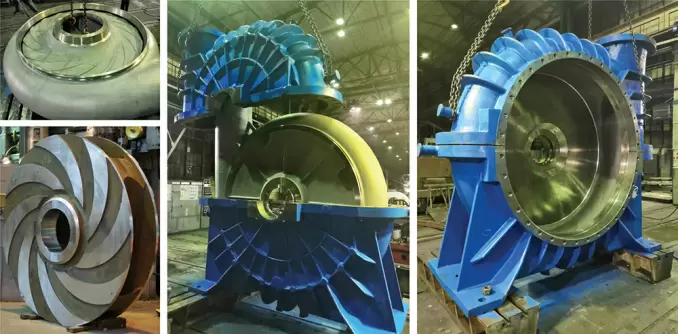

Обновленный вариант сохранил «канву» стандартного оборудования, но имеет гораздо большую производительность. Для сравнения: по «паспортным данным» 2ГрТ 8000/71 перекачивает до 8 000 м3/ч, напор составляет около 65 м. За счет ряда существенных ноу-хау, защищенных несколькими патентами, производительность нашего насоса достигает 13 000 м3/ч и более, а напор — до 90 м. Но самое главное — мы изменили элементы проточной части агрегата. В усиленном и измененном наружном корпусе расположен внутренний корпус с рабочим колесом диаметром около 2 м, которое вращается за счет электродвигателя мощностью не менее 3,2 МВт, при этом вес колеса не увеличился.
Данный насос эксплуатируется не только в России, но и в странах СНГ: Украине, Казахстане, Узбекистане. Доказано на практике, что наш насос служит гораздо дольше. К примеру, на Ингулецком ГОКе, являющемся нашим давним и самым надёжным партнером, насос проработал 12 000 часов, то есть более двух лет. В то время как наработка 2ГрТ 8000/71 составляла всего около 1 200 часов.
В России такой один
Совершенно точно, что в России никто не выпускает насосное оборудование такого типа. При производстве мы используем исключительно отечественные комплектующие, оборудование, литье — в наших агрегатах нет ни одной импортной гайки.

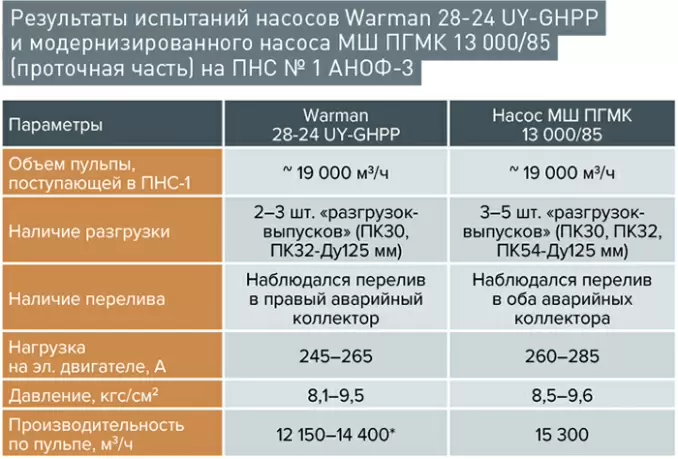

Первый «усеченный» комплект насоса МШ ПГМК 13000/85 «Петрозаводскмаш Горно-металлургический комплекс» поставил на АО «Апатит» компании «ФосАгро». Оборудование, состоящее лишь из проточной части и рабочего колеса небольшого диаметра, продемонстрировало великолепные результаты в сравнении с самым мощным насосом Warman 28/24 (превзошло по напору и производительности).
На протяжении последних семи лет совместно с ООО «Литейный завод «Петрозаводскмаш» были внедрены изменения в химический состав отливок, улучшена технология литья, введена обязательная термическая обработка отливок и модификация литья.
Задачи, стоящие перед предприятием на сегодняшний день:
• усовершенствование подшипникового узла;
• поверхностное упрочнение рабочих органов насоса износостойкими материалами;
• внедрение системы онлайн-мониторинга состояния работающего насосного оборудования;
• разработка нового наружного корпуса с любым углом напорного патрубка.
В целом линейка насосов у ООО «ПГМК» достаточно большая — компания выпускает модели разного уровня мощности.
Аналоги насосов
WARMAN:
— W650 (производительность — 10 000 м3/час),
— W14/12 (производительность — 2 000 м3/час);
Metso Minerals:
— Matrix MA54 (производительность — 6 000 м3/час),
— L36 (производительность — 2 000 м3/час).
Надо сказать, что спросом продукция ООО «ПГМК» будет пользоваться еще долго, ведь в России по-прежнему эксплуатируется немало устаревшего насосного оборудования, которое требует усовершенствования или замены.
ООО «ПГМК» является членом Союза машиностроителей России.
Всю техническую документацию на оборудование, отчеты о проведении испытаний насосов, официальные отзывы об эксплуатации, сертификаты, патенты готовы предоставить по запросу или можете скачать всю дополнительную информацию по ссылке. Запросы можно направлять по указанным ниже адресам электронной почты или по телефонам.
